Remontage boitier TimerProg 874110

Bien que la référence 874110 soit compatible avec les anciens modèles, il est important de noter que le câblage interne a évolué au fil du temps.

🛠️ Aide au montage

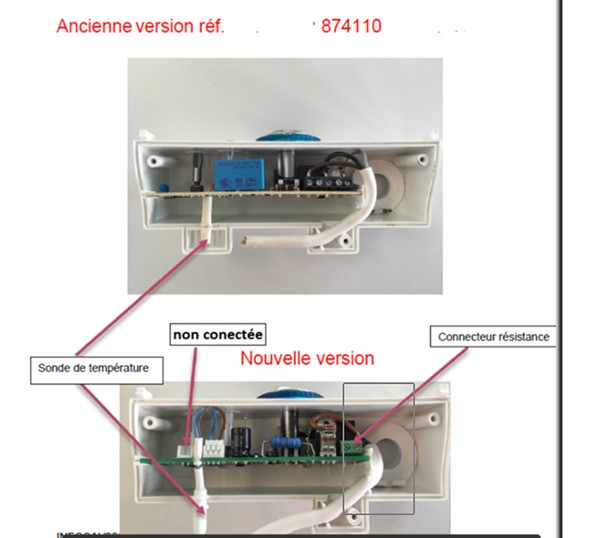

Pour vous accompagner, l’illustration ci-dessous vous indique la procédure à suivre pour le remontage des nouveaux modules 874110

⚠️ Différence de montage avec le nouveau boîtier

Si vous avez un ancien boitier qui n'est plus commercialisé et qu'en lieu et place vous devez installer un 874110, le montage du nouveau boîtier est légèrement différent de celui d'origine.

➡️ Le collecteur ne s'enfonce plus dans le boîtier. Il vient simplement en appui contre le nouveau boîtier.

➡️ Le petit trou présent dans le boîtier correspond au diamètre du pas de vis de la résistance.

➡️ La rondelle n'est pas nécessaire pour le remontage. Conservez uniquement l'écrou pour fixer l'ensemble.

💡 Il est donc normal que le collecteur ne s'insère pas dans le boîtier comme sur l'ancien montage.
